Ο μετασχηματιστής RM10 Power SMPS είναι ένας τύπος μετασχηματιστή υψηλής τάσης που χρησιμοποιείται σε συστήματα διανομής ηλεκτρικής ενέργειας. Έχει σχεδιαστεί για να μειώνει την ηλεκτρική ενέργεια υψηλής τάσης από το ηλεκτρικό δίκτυο σε χαμηλότερη τάση κατάλληλη για χρήση σε σπίτια, επιχειρήσεις και άλλες εφαρμογές.

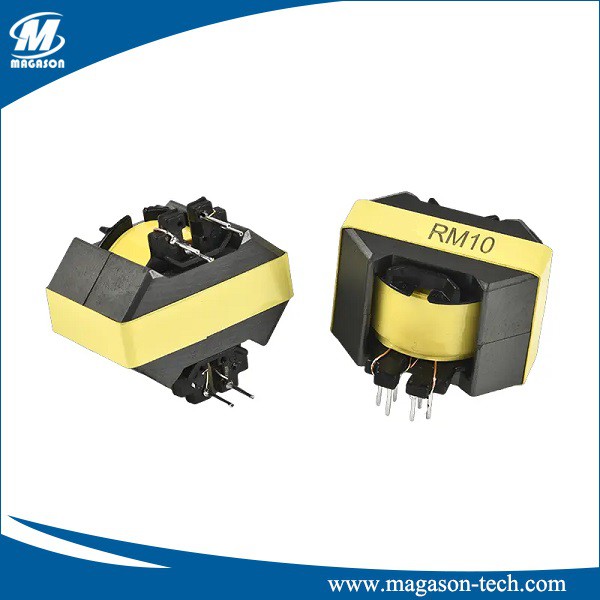

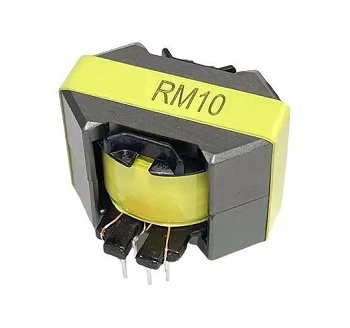

Όνομα προϊόντος: RM10 SMPS Transformer
Σειρά προϊόντων: Μετασχηματιστές, επαγωγείς, πηνία, μπομπίνες, πυρήνες φερρίτη.
Εφαρμογές: Μετασχηματιστές τροφοδοσίας μεταγωγής, σπειροειδείς επαγωγείς, πηνία τσοκ, μετασχηματιστές υψηλής συχνότητας, φίλτρα.
Χρόνος δειγμάτων: 7-10 ημέρες για προσαρμοσμένα ανταλλακτικά, 3-5 ημέρες για τυπικά ανταλλακτικά.
Λεπτομέρειες αποστολής: Αεροπορικώς, Με πλοίο. και τα λοιπά
Πλεονεκτήματα: Επαγγελματική μπομπίνα περιέλιξης μετασχηματιστή, πλήρεις προδιαγραφές.
Χαρακτηριστικά:
- Σχεδιασμένο με το πιο κατάλληλο σχήμα, εφαρμοσμένο στο εύρος ισχύος: (5W-1KW), 100KHz, κομμένο cubage εγκατάστασης με πολλά βύσματα και μπομπίνες που φορούσαν εύκολα τη σύνδεση για να ικανοποιήσουν το αίτημα.
- Για μετασχηματιστή οδηγού, κύριο μετασχηματιστή και τσοκ εξομάλυνσης.
- Υψηλή αυτεπαγωγή, χαμηλή επαγωγή διαρροής.
- Χαμηλή χωρητικότητα interwond.
- Συμπαγές μέγεθος, επιφανειακά τοποθετημένο και συσκευασία ρολού.
- Σχεδιασμένο για να πληροί τα πρότυπα ασφαλείας UL, CSA, VDE, BABT.
ΣΗΜΕΙΩΣΗ: Η μέγιστη έξοδος είναι 130 W, είναι μόνο για μετατροπέα προώθησης και η συχνότητα στα 100 KHz.
| Μέρος Αρ. | Επαγωγή (10kHz/0,1V Τύπος) | Αναλογία στροφών | DCR(Ω) | Hi-pot (Pri-Sec) | Σχηματικός |
| ΡΜ4 | 45,5 mH±35%(3-4) | 1:1(2-3:5-6) | 2.5:2.5(2-3:5-6) | 500 VDC | A |
| ΡΜ5 | 43,5mH±6%(1-3=3-4) | 1:1(1-3:4-2) | 4.6:4.6(1-3:4-2) | 1000 VDC |
B |
| ΡΜ6 | 20mH±6%(2-3 ισοπαλία 6+5) | 1:1(2-5:6-3) | 4.0:4.0(2-5:6-3) | 850 VDC | C |
| ΡΜ8 | 3.0mH±6%(8-6 ισοπαλία 5+7) | 5.24:1 (8-6:1-12 ισοπαλία: 5-7) | 1.7:1.7:0.42(8-5:7-6:1-12) | 2500 VAC | D |
| RM12 | 140 uHmin (3-1=2-11) | 1:1:2:2(3-1:12-11:5-6:7-8) | 0.012:0.05(3-1=12-11:5-6=7-8) | 500 VDC | E |

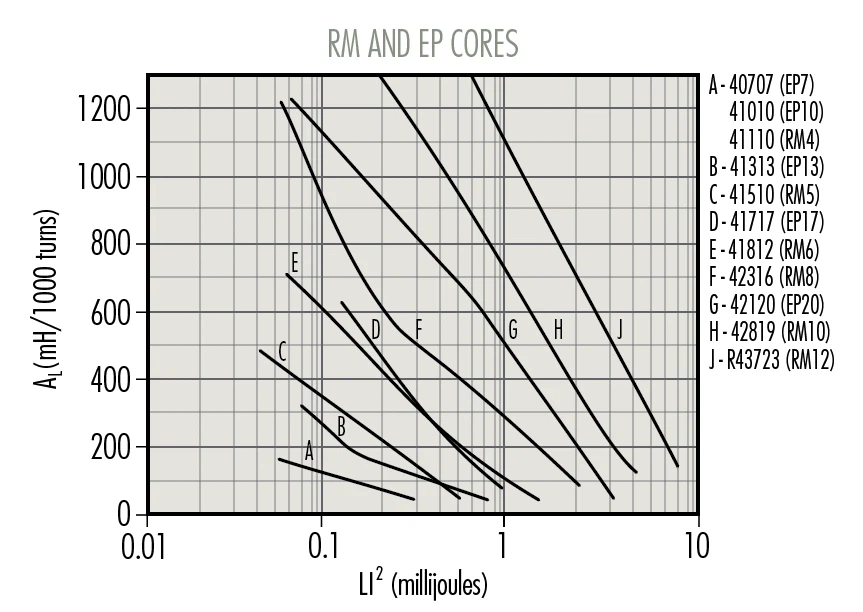

Σχεδίαση πυρήνα φερρίτη RM10 για επαγωγέα και μετασχηματιστή
