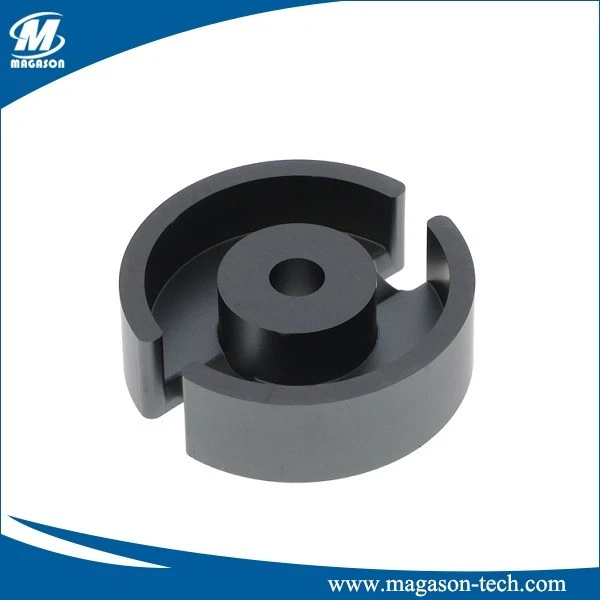

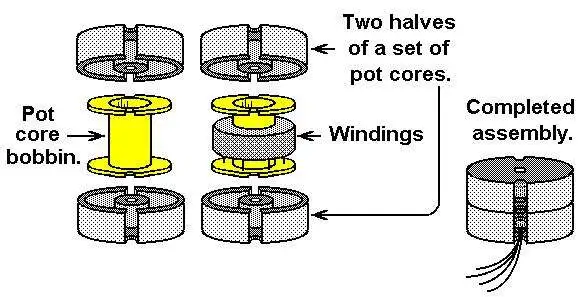

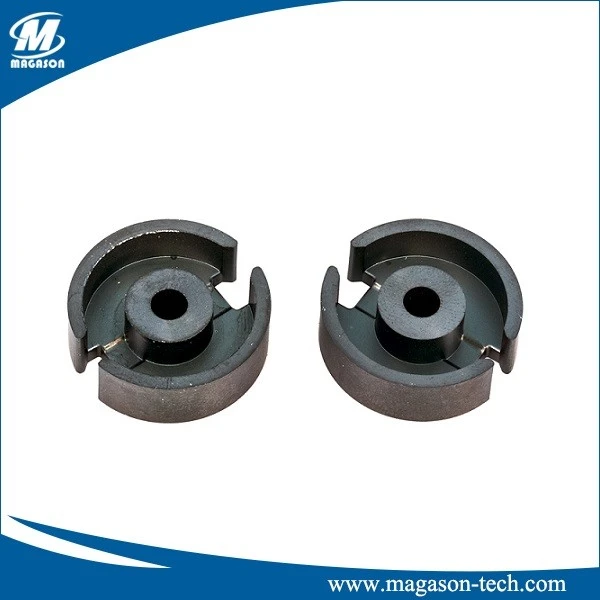

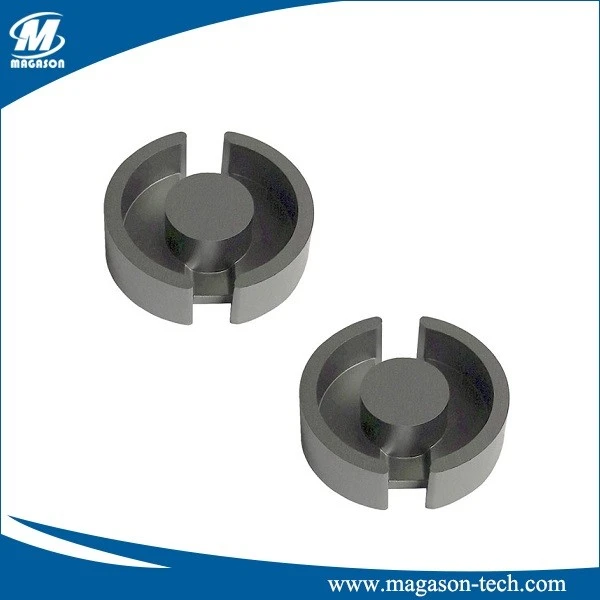

Το σχήμα του πυρήνα του δοχείου φερρίτη παρέχει ένα βολικό μέσο προσαρμογής της δομής φερρίτη ώστε να ανταποκρίνεται στις συγκεκριμένες απαιτήσεις του επαγωγέα. Τόσο το υψηλό κύκλωμα Q όσο και η καλή σταθερότητα της επαγωγής στη θερμοκρασία μπορούν να ληφθούν με αυτούς τους πυρήνες. Ο αυτοπροστατευμένος πυρήνας του δοχείου απομονώνει την περιέλιξη από αδέσποτα μαγνητικά πεδία ή φαινόμενα από άλλα στοιχεία του περιβάλλοντος κυκλώματος.
Η αποτελεσματική διαπερατότητα (μe) ρυθμίζεται τρίβοντας ένα μικρό διάκενο αέρα στον κεντρικό στύλο του πυρήνα του δοχείου. Για τους μετασχηματιστές και ορισμένους επαγωγείς, δεν εισάγεται διάκενο αέρα εδάφους και η αποτελεσματική διαπερατότητα μεγιστοποιείται. Η αποτελεσματική διαπερατότητα του πυρήνα του δοχείου από φερρίτη θα είναι πάντα μικρότερη από την αρχική διαπερατότητα υλικού (μi) λόγω του μικρού διακένου αέρα στις επιφάνειες ζευγαρώματος των μισών του πυρήνα του δοχείου. Για άλλους επαγωγείς όπου η σταθερότητα της επαγωγής, το Q και ο συντελεστής θερμοκρασίας πρέπει να καθοριστούν προσεκτικά, ένα ελεγχόμενο διάκενο αέρα γειώνεται προσεκτικά στον κεντρικό στύλο ενός ή και των δύο μισών του πυρήνα του δοχείου. Όταν συναρμολογηθούν μαζί, το συνολικό διάκενο αέρα θα καθορίσει την αποτελεσματική διαπερατότητα και θα ελέγξει τα μαγνητικά χαρακτηριστικά του πυρήνα του δοχείου φερρίτη. Η πιο λεπτή ρύθμιση της αποτελεσματικής διαπερατότητας (επαγωγή πυρήνα με διάκενο δοχείου) μπορεί να επιτευχθεί μετακινώντας έναν κύλινδρο ή ράβδο φερρίτη στο διάκενο αέρα μέσω μιας οπής στον κεντρικό στύλο.
|
ΤΥΠΟΣ ΠΥΡΗΝΩΝ
|

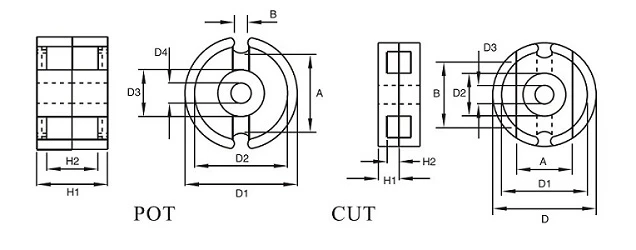

Διαστάσεις (mm) | Αποτελεσματική παράμετρος | ||||||||||||
| A | B | D1 | D2 | D3 | D4 | H1 | H2 | C1 (χιλ.-1) | Ae (χιλ.2) | Le(χιλ.) | Ve (χιλ.3) | AL±25% (nH/N2) | Βάρος (g) | |
| P0704 | 5.5±0.2 | 1.6±0.3 | 7.4-0.4 | 5.8+0.25 | 3-0..2 | 1.4+0.1 | 4.2-0.2 | 2.8+0.2 | 1.43 | 7.0 | 10.0 | 70 | 460 λεπτά (HQ2K) | |
| P0905 | 6.5±0.25 | 2±0.2 | 9.3-0.3 | 7.5+0.25 | 3.9-0.2 | 2.1±0.1 | 5.4-0.3 | 3.6+0.3 | 1.25 | 10.1 | 12.5 | 126 | 820 λεπτά (HQ2K) | 1.0 |
| P1107 | 6.8±0.25 | 2.2±0.3 | 11.3-0.4 | 9+0.4 | 4.7-0.2 | 2.1±0.1 | 6.6-0.3 | 4.4+0.3 | 0.96 | 16.2 | 15.5 | 251 | 1070 λεπτά (HQ2K) | 1.7 |
| P1408 | 9.5±0.3 | 2.7±1.2 | 14.3-0.5 | 11.6+0.4 | 6.0-0.2 | 3.1±0.1 | 8.2+0.3 | 5.6+0.4 | 0.79 | 25.1 | 19.8 | 495 | 1390 λεπτά (HQ2K) | 3.5 |
| P1811 | 13.4±0.3 | 3.8±0.6 | 18.4-0.8 | 14.9+0.5 | 7.6-0.3 | 3.1±0.1 | 10.6±0.2 | 7.2+0.4 | 0.60 | 43.3 | 25.8 | 1120 | 1970 λεπτά (HQ2K) | 8.0 |
| ... | ... | |||||||||||||
Χαρακτηριστικό:
- Χαμηλές Απώλειες
- Χαμηλή απώλεια σε μεγάλο εύρος θερμοκρασίας
- Καλή σταθερότητα σε συνθήκες φορτίου
- Η αυτοπροστατευμένη γεωμετρία απομονώνει την περιέλιξη από αδέσποτα μαγνητικά πεδία
Εφαρμογή:
- Μετασχηματιστές μετατροπέων
- Μετασχηματιστές Inverter
- Πηνίο διαφορικού τρόπου λειτουργίας
- Επαγωγείς Ισχύος
- Μετασχηματιστές ισχύος
- Επαγωγείς τηλεπικοινωνιών
Δημοφιλείς Ετικέτες: Πυρήνας δοχείου φερρίτη, Κίνα κατασκευαστές πυρήνων φερρίτη, προμηθευτές, εργοστάσιο
