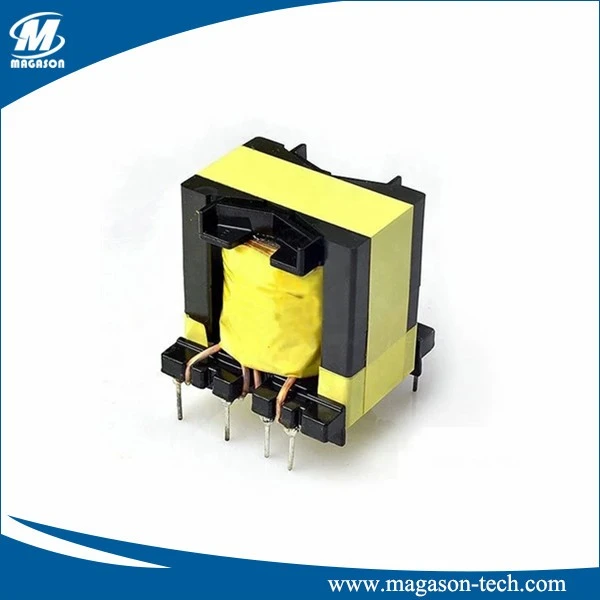

Ένας παλμικός μετασχηματιστής (μετασχηματιστής υψηλής συχνότητας) είναι ένα είδος μετασχηματιστή που έχει σχεδιαστεί και βελτιστοποιηθεί για μετάδοση παλμών τάσης μεταξύ των δύο περιελίξεων του καθώς και στο συνδεδεμένο φορτίο. Αυτοί οι τύποι μετασχηματιστών χρησιμοποιούνται για τη μετάδοση σημάτων σε κυκλώματα ελέγχου με λιγότερη ισχύ και τα βασικά εξαρτήματα σε SMPS υψηλής ισχύος.
Τα σχέδια μετασχηματιστών παλμών ποικίλλουν ευρέως ως προς την ονομαστική ισχύ, την επαγωγή, το επίπεδο τάσης (χαμηλή προς υψηλή), τη συχνότητα λειτουργίας, το μέγεθος, την αντίσταση, το εύρος ζώνης (απόκριση συχνότητας), τη συσκευασία, την χωρητικότητα περιέλιξης και άλλες παραμέτρους. Οι σχεδιαστές προσπαθούν να ελαχιστοποιήσουν τα παρασιτικά στοιχεία όπως η επαγωγή διαρροής και η χωρητικότητα περιέλιξης χρησιμοποιώντας διαμορφώσεις περιελίξεων που βελτιστοποιούν τη σύζευξη μεταξύ των περιελίξεων. Αυτοί οι μετασχηματιστές και τα μαγνητικά εξαρτήματα είναι ένα από τα βασικά στοιχεία στην παροχή ρεύματος.
Αυτοί οι παλμικοί μετασχηματιστές χειρίζονται ρεύματα και τάσεις σε μορφή παλμού που χρησιμοποιούνται ως επί το πλείστον όπως μετασχηματιστές απομόνωσης σε ηλεκτρονικά κυκλώματα ισχύος για διαχωρισμό πηγής και φορτίου. Αυτό το είδος μετασχηματιστή χρησιμοποιείται σε ραντάρ, τηλεόραση, ψηφιακούς υπολογιστές και πολλά άλλα. Οι κύριες λειτουργίες του παλμικού μετασχηματιστή είναι:
- Το πλάτος του παλμού τάσης μπορεί να αλλάξει
- Η πολικότητα του παλμού μπορεί να αλλάξει
- Τα διαφορετικά στάδια του ενισχυτή παλμών μπορούν να συνδυαστούν
- Χρησιμοποιείται σαν μετασχηματιστής απομόνωσης
Τα πλεονεκτήματα του παλμικού μετασχηματιστή περιλαμβάνουν τα ακόλουθα.
- Μικρό σε Μέγεθος
- Υψηλή Τάση Απομόνωσης
- Φτηνός
- Δεν απαιτείται εξωτερική παροχή ρεύματος
- Λειτουργεί σε Υψηλή Συχνότητα.
- Είναι ικανό να μεταδίδει υψηλή ενέργεια
- Περιλαμβάνει περισσότερες περιελίξεις
- Αποφεύγει τα αδέσποτα ρεύματα
- Χαρίζει μόνωση & έλεγχο
Ηλεκτρονική προδιαγραφή (μόνο για παράδειγμα)
| Τύπος | Επαγωγή | Αναλογία στροφών | DCR | Hi-pot |
| (10Khz/0,1 Τύπος) | (Ω Max) | (Pri-sec) | ||
| ΕΦΔ12 | 27uH±10% | 0.74:1:0.71 | 0.21:1.15:0.35 | 1250 VAC |
| EFD15 | 4.%7β%7β1%7δ}mH%γ2%β16% | 1:1 | 6.25:6.25 | 1000 VDC |
| EFD20 | 20mH±6% | 1:1 | 5.5:5.5 | 1000 VDC |
Σημείωμα:
- Όλα τα δεδομένα που αναφέρονται παραπάνω είναι μόνο για αναφορά. Η Magason διατηρεί το δικαίωμα να τροποποιήσει ή να αναθεωρήσει την προδιαγραφή χωρίς προηγούμενη ειδοποίηση.
- Λεπτομερείς προδιαγραφές είναι διαθέσιμες κατόπιν αιτήματος.
- Προσαρμοσμένες προδιαγραφές είναι διαθέσιμες, επικοινωνήστε με τον Magason για λεπτομέρειες.
Χαρακτηριστικά
Χαμηλή απώλεια, υψηλή απόδοση, χαμηλή θερμότητα, χαμηλός θόρυβος, μικρό μέγεθος
Προσαρμόστε σε διάφορα ακραία περιβάλλοντα
Εφαρμογές
Ισχύς σχεδίασης: 1~10KW

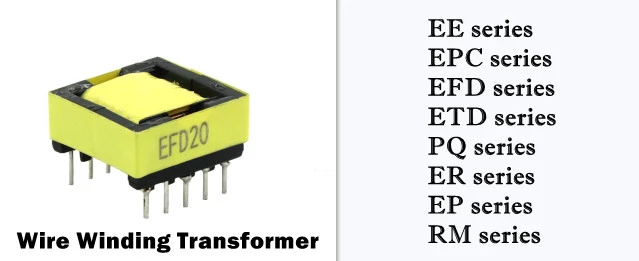

Μοντέλο: EE, EI, ER, ETD, EFD, EPC, EP, POT, PQ, RM, CD, UR κ.λπ.
Συχνότητα λειτουργίας: 10~500KHZ
Τροφοδοτικό LED, φορτιστής κινητού τηλεφώνου, μετασχηματιστής ρεύματος, ψηφιακή κάμερα, μετασχηματιστής κίνησης, PFC
Επαγωγείς, επαγωγείς συντονισμού, βοηθητικοί μετασχηματιστές, μετατροπείς DC-DC, φορτιστές τροφοδοσίας χειρός μεταγωγής κ.λπ.
Δημοφιλείς Ετικέτες: παλμικός μετασχηματιστής, Κίνα κατασκευαστές παλμικών μετασχηματιστών, προμηθευτές, εργοστάσιο
