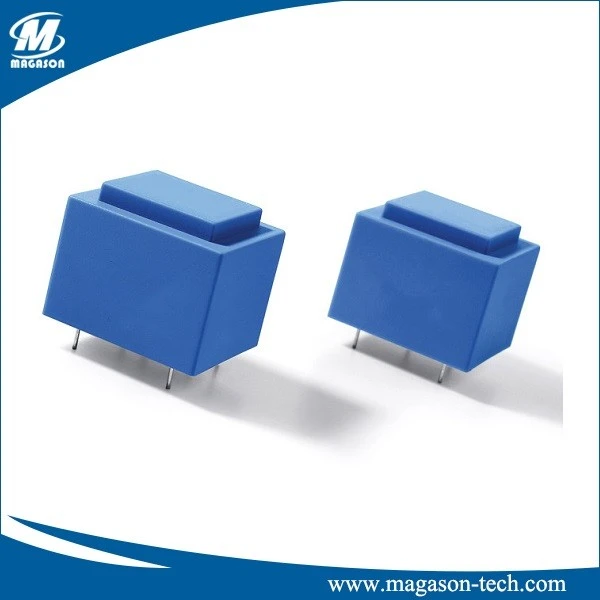

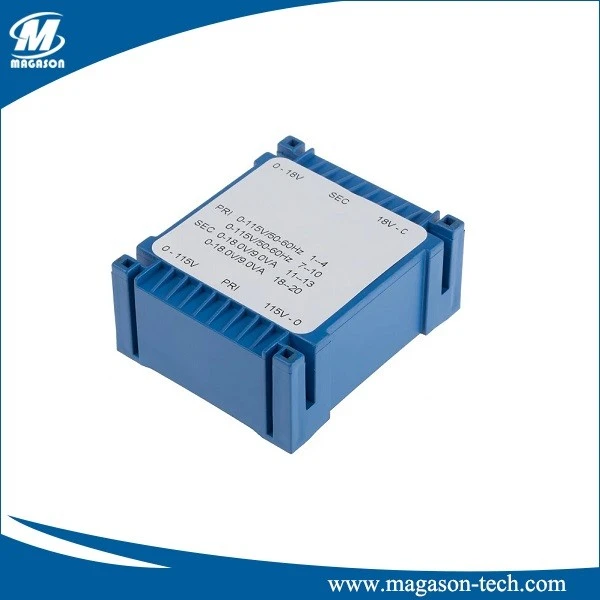

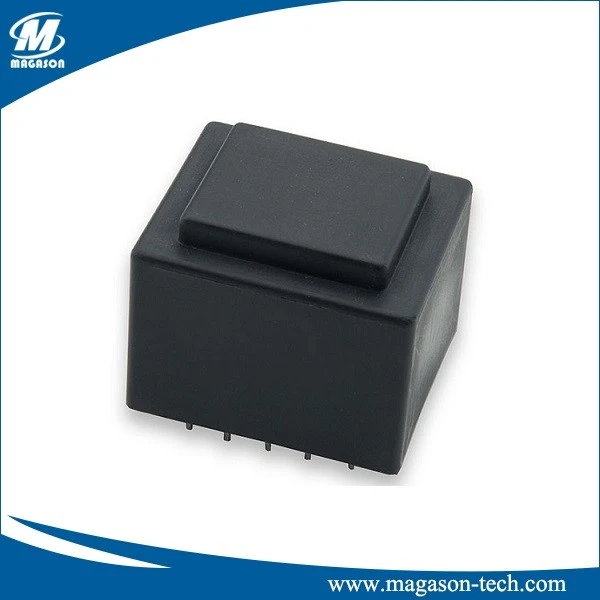

Μετασχηματιστής απομόνωσης PCB

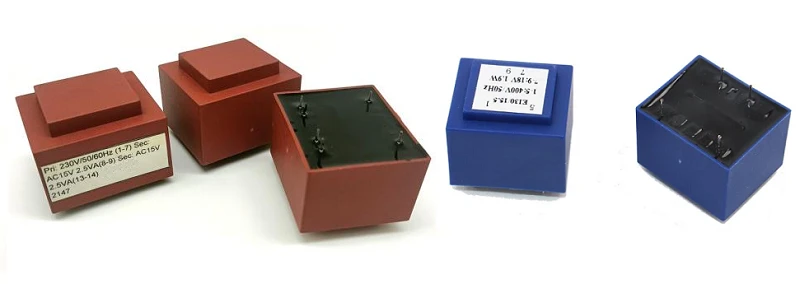

Οι μετασχηματιστές απομόνωσης PCB έχουν σχεδιαστεί για εφαρμογές όπου οι περιβαλλοντικές συνθήκες δεν επιτρέπουν έναν γενικής χρήσης αεριζόμενο μετασχηματιστή ξηρού τύπου. Ολόκληρος ο πυρήνας και το πηνίο του μετασχηματιστή είναι εγκλωβισμένο σε μείγμα πυριτικής άμμου / πολυουρεθάνης / εποξειδικής ρητίνης που προστατεύει τις περιελίξεις από τυχόν ατμοσφαιρικούς ρύπους και υγρασία. Μετασχηματιστής απομόνωσης PCB που χρησιμοποιείται ευρέως στην πλακέτα PCB για βιομηχανικές αυτόματες μηχανές.

Οι μετασχηματιστές απομόνωσης PCB όπως αυτός χρησιμοποιούνται συνήθως για τη μείωση ή την απομόνωση τάσης σε διάφορες ηλεκτρικές εφαρμογές. Σε αυτή την περίπτωση, παίρνει τάση εισόδου 230 V AC και παρέχει τάση εξόδου 18 V με μέγιστο ρεύμα εξόδου 83,3 mA. Αυτοί οι μετασχηματιστές χρησιμοποιούνται συχνά σε ηλεκτρονικά χαμηλής ισχύος και κυκλώματα όπου απαιτείται μετατροπή ή απομόνωση τάσης.

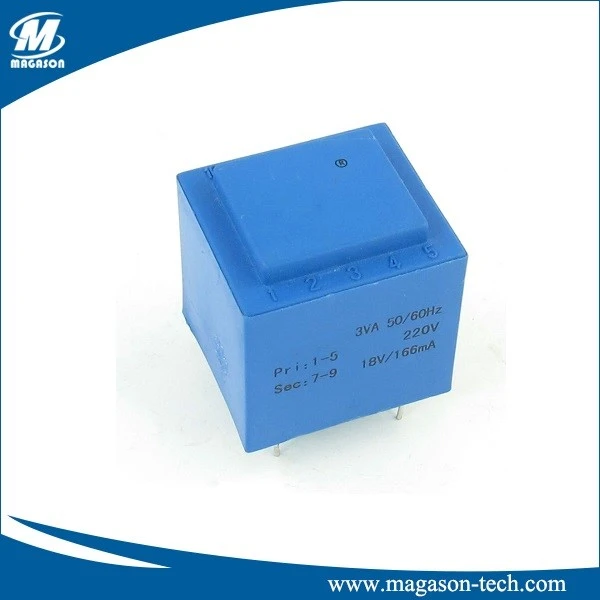

Προδιαγραφές:

1. Τάση κύριας εργασίας : 220V;
2. Συχνότητα εργασίας : 50-60Hz
3. Βαθμός μόνωσης: Βαθμός Β;
4. Ισχύς: 3VA;

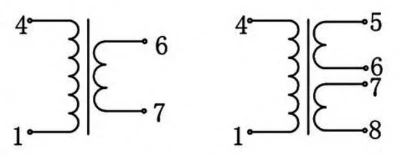

5. Κύριο pin : 1-5;
6. Δευτερεύουσα καρφίτσα : 6-7/ 9-10
7. Δευτερεύουσα Τάση Πλήρους Φορτίου : 2 x 15V;
8. Δευτερεύουσα τάση χωρίς φορτίο : 2 x 21,3V;
9. Δευτερεύον ρεύμα εξόδου : 100mA x 2;
10. Ύψος τοποθέτησης: 32mm/1,26"
11. Αριθμός ακίδων : 6;
12. Μήκος καρφίτσας : 9mm/ 0.35";
13. Διάμετρος καρφίτσας : {{0}},8 mm/ 0,031";
14. Συνολικό μέγεθος (Περίπου) : 30 x 28 x 42 mm/ 1,2" x 1,1" x 1,7" (Μ*Π*Υ)
15. Υλικό: Εποξειδική Ρητίνη;
16. Χρώμα: Μπλε;
17. Βάρος: 105g;

Χαρακτηριστικά:

● Συμπαγής σχεδιασμός, Χαμηλό θόρυβο και μικρό βάρος.
● Οικονομικό και αποδοτικό για τη μείωση των απωλειών δικτύου και του κόστους λειτουργίας.
● Υψηλή αξιοπιστία στη λειτουργία.
● Χαμηλή άνοδος θερμοκρασίας και μεγάλη διάρκεια ζωής.
● Υψηλό βραχυκύκλωμα και μονωτική αντοχή.
● Δυνατότητα υπερφόρτωσης σύμφωνα με το IEC 60354.
● Σφραγισμένη κατασκευή για αποφυγή εισόδου υγρασίας.
● Εκτεταμένοι δακτύλιοι HV ερπυσμού ως τυπική εκτέλεση.
● Η τυπική αποδεδειγμένη επεξεργασία επιφάνειας της Utec.
● Ευελιξία στο σχεδιασμό μετασχηματιστών για την κάλυψη των απαιτήσεων των πελατών (Βέλτιστο κόστος)
● Ανταγωνιστικός σύντομος χρόνος παράδοσης.

Φόντα:

1. Καλύτερη απαγωγή θερμότητας που επιτυγχάνεται μέσω της ενθυλάκωσης υπό κενό, με αποτέλεσμα μεγαλύτερη ισχύ εξόδου από ένα μικρότερο, πιο συμπαγές σχέδιο.
2. Η ενθυλάκωση κενού παρέχει προστασία από εξωτερικές επιδράσεις (π.χ. εργασίες πλύσης) και μηχανικές καταπονήσεις (π.χ. κραδασμούς). Μειώνει επίσης τη δυνατότητα θορύβου μέσω κραδασμών.
3. Ακρίβεια διαστάσεων κάθε μετασχηματιστή που εγγυάται σταθερές και ελεγχόμενες διαδικασίες κατασκευής, επιτρέποντας την αυτόματη επιλογή και τοποθέτηση.
