Πολλά εξαρτήματα καταστολής θορύβου που χρησιμοποιούν πυκνωτές είναι αναποτελεσματικά χωρίς σταθερή γείωση. Το κλιπ στο τσοκ φερρίτη μπορεί να καταστείλει τον θόρυβο χωρίς γείωση.
Όταν περνά μέσα από ένα κλιπ σε τσοκ φερρίτη, ένα καλώδιο δημιουργεί μαγνητικά πεδία. Τα μαγνητικά πεδία συγκεντρώνονται μέσα στον πυρήνα επειδή ο φερρίτης μπορεί να προσελκύσει μαγνητική ροή. Η συγκεντρωμένη μαγνητική ενέργεια μετατρέπεται σε θερμότητα και διαχέεται από τη μαγνητική απώλεια του φερρίτη, αποτρέποντας την εκπομπή ως θόρυβο.
Πώς να μειώσετε το EMI χρησιμοποιώντας κλιπ σε τσοκ φερρίτη;
Ο πυρήνας φερρίτη μπορεί να είναι λίγο δύσκολος, γι' αυτό είναι σημαντικό να κατανοήσουμε πρώτα τη θεωρία πίσω από αυτούς. Τα περισσότερα ηλεκτρονικά εξαρτήματα ουσιαστικά plug and play? Ωστόσο, οι φερρίτες πρέπει να σχεδιαστούν στο σύστημά σας. Μόλις γνωρίσετε τη θεωρία, είναι καιρός να προχωρήσετε σε πρακτικές χρήσεις όπως φίλτρα LC, διαχωρισμός επιπέδου συχνότητας γείωσης και ισχύος και φιλτράρισμα θορύβου πηγής.
Στην περίπτωση εξαρτημάτων με θόρυβο, μπορείτε να χρησιμοποιήσετε κλιπ σε τσοκ φερρίτη για να απομονώσετε όσα από αυτά θέλετε. Προφανώς θα έχετε πυκνωτές παράκαμψης για κάθε ψηφιακό IC σας, οπότε η προσθήκη σφαιριδίων φερρίτη θα σχηματίσει το προαναφερθέν φίλτρο LC. Αυτό το τσοκ φερρίτη θα μειώσει τον θόρυβο που προέρχεται από τα εξαρτήματα και θα σας βοηθήσει να διατηρήσετε το κύκλωμά σας μακριά από EMI.

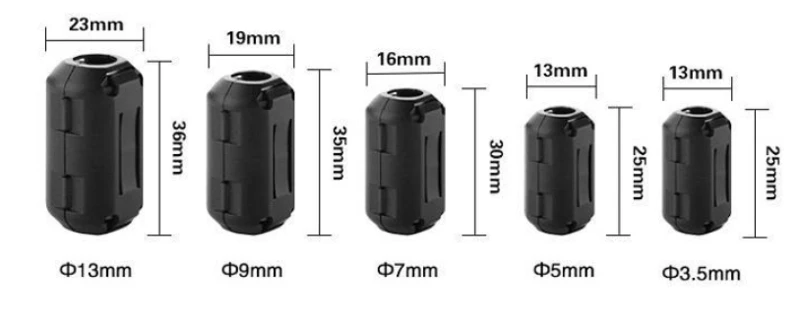

| Διαστάσεις (mm) |
Βάρος (g) |
||||
| A | C | D | |||
|
13 |
3.5 | 25 | 8 | ||
|
13 |
5 | 25 | 8 | ||
| 16 | 7 | 30 | 12 | ||
| 19 | 9 | 35 | 20 | ||
| 23 | 13 | 36 | 28 | ||

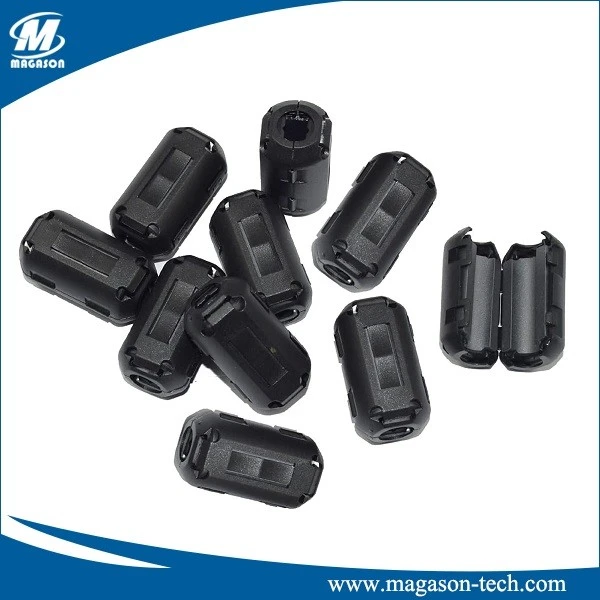

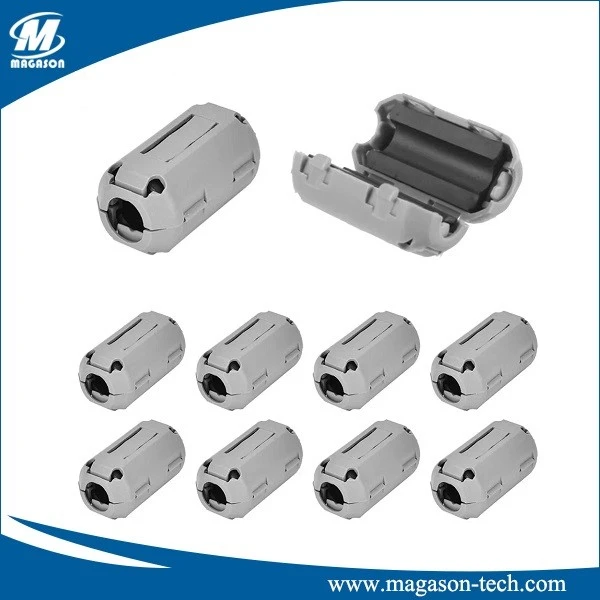

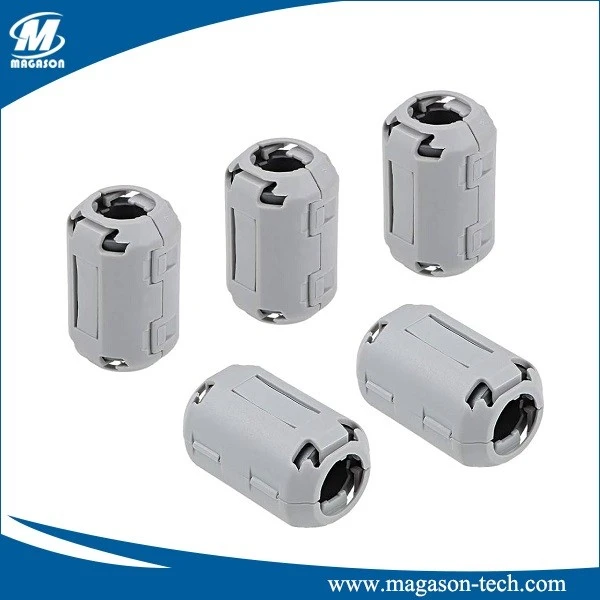

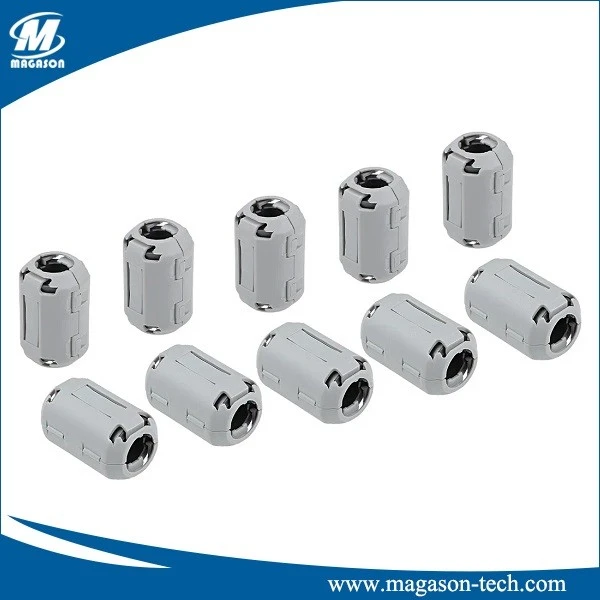

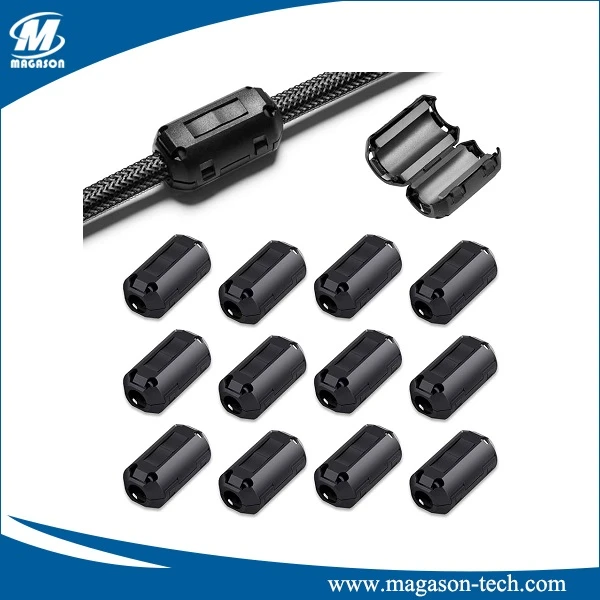

Κλιπ σε τσοκ φερρίτη κατηγορίας αυτοκινήτου με εξαιρετική αντοχή στη θερμότητα. Το κλιπ στο τσοκ φερρίτη αποτελείται από πλαστική θήκη από νάιλον και δύο μισούς πυρήνες φερρίτη. Μπορεί να στερεωθεί εύκολα στο καλώδιο, επομένως δεν χρειάζεται να κόψετε πρώτα το υπάρχον καλώδιο και μπορεί να αφαιρεθεί από το καλώδιο χωρίς ζημιά. Χάρη σε αυτό το χαρακτηριστικό, μπορεί να εγκατασταθεί κλιπ στο τσοκ φερρίτη μετά τη συναρμολόγηση των προϊόντων για να καταστέλλει τον θόρυβο υψηλής συχνότητας από τα καλώδια και να εξοικονομεί χρόνο πριν από την κυκλοφορία.
- Κλιπ σε τσοκ φερρίτη σχεδιασμένο για εύκολη εγκατάσταση σε τερματικά καλώδια.
- Το πλαστικό περίβλημα διαθέτει οδηγούς ιμάντα για την αποφυγή ολίσθησης του φερρίτη κατά μήκος του καλωδίου.
- Ευρύ εύρος θερμοκρασίας λειτουργίας: -40 βαθμοί -+ 125 βαθμοί ;
- Δεν απαιτείται εργαλείο για εγκατάσταση ή απεγκατάσταση.
Εφαρμογή:
Καλώδια δεδομένων, καλώδιο USB, τηλεφωνική γραμμή, γραμμή δικτύου για προστασία από εξωτερικές ηλεκτρομαγνητικές παρεμβολές.
Δημοφιλείς Ετικέτες: κλιπ σε τσοκ φερρίτη, Κίνα κλιπ σε τσοκ φερρίτη κατασκευαστές, προμηθευτές, εργοστάσιο
