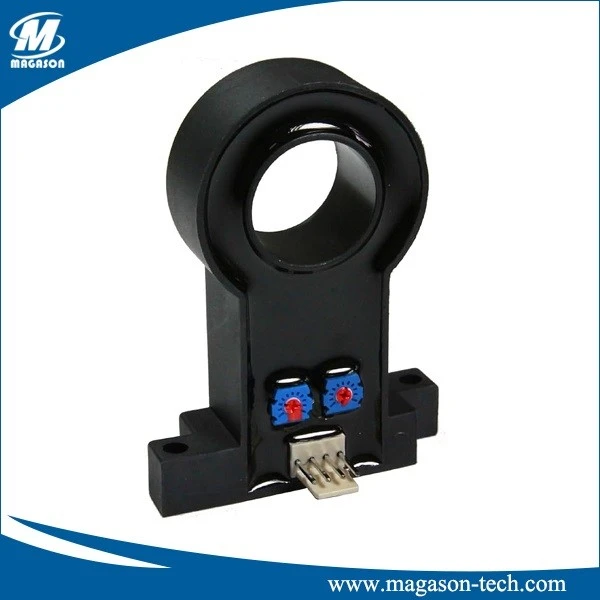

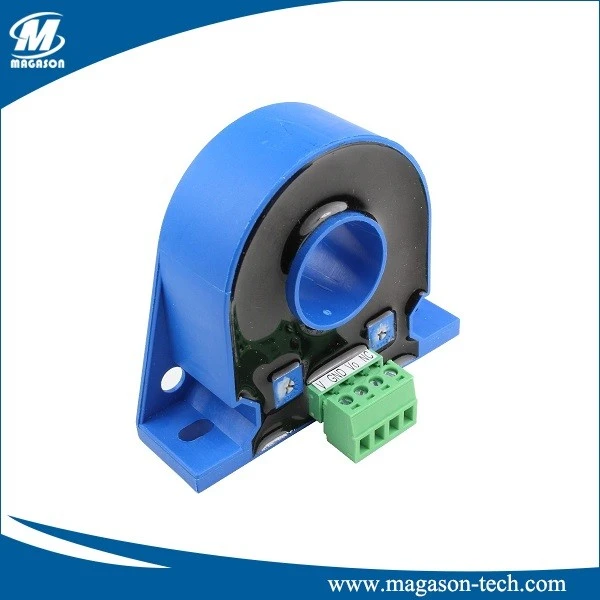

Ο μετασχηματιστής ρεύματος εφέ Hall είναι προτιμότερος επειδή είναι απλός στη χρήση, ακριβής, διατίθεται σε μικρή συσκευασία και έχει δυνατότητα DC.
Ο μετασχηματιστής ρεύματος εφέ Hall παρέχει υψηλότερο επίπεδο ασφάλειας λόγω της γαλβανικής του απομόνωσης μεταξύ του αισθητήρα και του προς μέτρηση ρεύματος. Αποφεύγει επίσης τη σημαντική απαγωγή ισχύος της αντίστασης διακλάδωσης που χρησιμοποιείται σε μεθόδους ανίχνευσης ρεύματος αντίστασης.
Οι αισθητήρες ρεύματος εφέ Hall χρησιμοποιούν ανίχνευση μαγνητικού πεδίου, η οποία μπορεί να λειτουργήσει σε συνθήκες συνεχούς ρεύματος. Μπορούν να αναδημιουργήσουν ρεύματα ενεργοποίησης και απενεργοποίησης με καλή γραμμικότητα και ακρίβεια. Η συσκευασία για έναν αισθητήρα εφέ Hall, ο οποίος μπορεί να είναι τόσο μικρός σε ολοκληρωμένο κύκλωμα περιγράμματος (SOIC)-8, διευκολύνει τη διάταξη της πλακέτας τυπωμένου κυκλώματος (PCB) και βοηθά στην επίτευξη υψηλότερης πυκνότητας ισχύος.
Τεχνικές παράμετροι:
| Ονομαστική είσοδος | 20A |
| Εύρος μέτρησης | IP*120%A |
| Ονομαστική έξοδος | 4-20mA |
| Ακρίβεια | 1% |
| Γραμμικότητα | 0.5% |
| Τάση τροφοδοσίας (±5%) | +24V |
| Τρέχουσα κατανάλωση | 38*I o mA |
| Ικανότητα φόρτωσης | 10V/20 mA |
| Μηδενική μετατόπιση ΤΑ=25 βαθμού | Μικρότερο ή ίσο με 0,08 mA |
| Χρόνος απόκρισης | ＜350 ms |
| Συχνότητα εργασίας | DC |
| Βάρος | g |
Δείκτης ασφάλειας:
Αντοχή στη φλόγα: UL{{0}}V0
Θερμοκρασία εργασίας:-10 βαθμοί -+70 βαθμοί
Θερμοκρασία αποθήκευσης:-40 βαθμοί -+85 βαθμοί
Διηλεκτρική ισχύς: 2,5KV 50Hz 1min
Δυνατότητα υπερφόρτωσης:8 φορές 0.1S
Αδιάβροχο βαθμό: IP00
