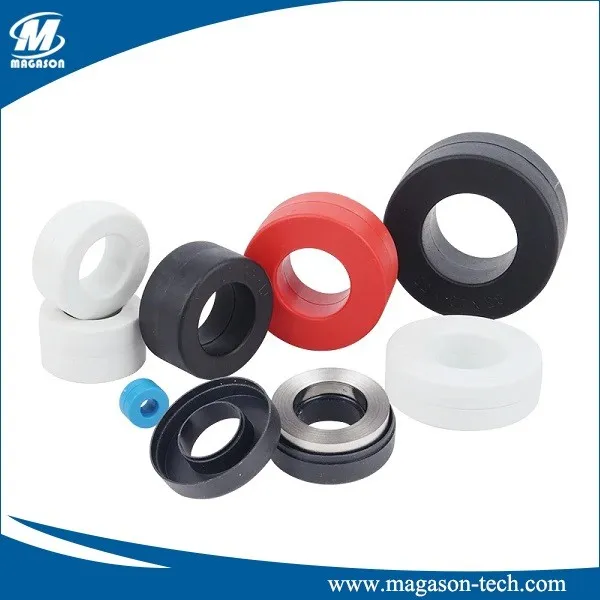

Ένας άμορφος νανοκρυσταλλικός πυρήνας είναι γενικά ένα υλικό διπλής φάσης που αποτελείται από μια μεταλλική άμορφη φάση και κρυστάλλους νανο-μεγέθους. Από τη μία πλευρά, τα άμορφα μέταλλα, τα οποία δεν έχουν μεταφορική συμμετρία μεγάλης εμβέλειας και κρυσταλλικά ελαττώματα, διαθέτουν μεγάλο όριο ελαστικότητας, εξαιρετική αντοχή, εξαιρετική θερμοπλαστική μορφοποίηση και καλή αντοχή στη διάβρωση/φθορά. Από την άλλη πλευρά, τα νανοκρυσταλλικά μέταλλα, με το μέγεθος των κόκκων τους να πέφτει στην περιοχή των νανομέτρων (<100 nm), also exhibit a unique combination of enhanced mechanical, chemical, and physical properties such as high strength, superior catalytic properties, and abnormal thermal properties.
Ο άμορφος νανοκρυσταλλικός πυρήνας επιτρέπει μικρότερους, ελαφρύτερους και πιο ενεργειακά αποδοτικούς σχεδιασμούς σε πολλές εφαρμογές υψηλής συχνότητας για μετατροπείς, UPS, ASD (ρυθμιζόμενες ταχύτητες) και τροφοδοτικά (SMPS). Τα άμορφα μέταλλα παράγονται με τη χρήση μιας τεχνολογίας ταχείας στερεοποίησης όπου το λιωμένο μέταλλο χυτεύεται σε λεπτές στερεές ταινίες με ψύξη με ρυθμό ενός εκατομμυρίου μοιρών /δευτερόλεπτο. Το άμορφο μαγνητικό μέταλλο έχει υψηλή διαπερατότητα λόγω μη κρυσταλλικής μαγνητικής ανισοτροπίας.
Ο άμορφος νανοκρυσταλλικός πυρήνας βελτιώνει τις τυπικές μαγνητικές ιδιότητες του Άμορφου με μια εξαιρετικά ελεγχόμενη διαδικασία ανόπτησης για να δημιουργήσει μια ομοιόμορφη και πολύ λεπτή νανοκρυσταλλική μικροδομή με μεγέθη κόκκων ~10 nm παρέχοντας το 1/5 της απώλειας πυρήνα άμορφου μετάλλου με βάση τον Fe.
| Μέρος αρ. |
Βασική διάσταση (χιλ.) |
Διάσταση θήκης (χιλ.) |
Eff.διασταυρούμενη περιοχή (c㎡) |
Μέσο μήκος διαδρομής ιγ) |
Μάζα (g) |
Ισχύς 20KHz (KW) |
||||
| ΟΔ | ταυτότητα | h | OD | ταυτότητα | H | ΑΕ | ΛΜ | Κ.β. | P | |
| MGSX6420 | 64 | 40 | 20 | 68.0 | 36.0 | 25.0 | 1.87 | 16.33 | 222 | 0.2-0.5 |
| MGSX6425 | 64 | 40 | 25 | 68.0 | 36.0 | 30.0 | 2.34 | 16.33 | 277 | 0.3-0.7 |
| MGSX8020 | 80 | 50 | 20 | 84.0 | 46.0 | 25.0 | 2.34 | 20.41 | 346 | 2-4 |
| MGSX8025 | 80 | 50 | 25 | 84.0 | 46.0 | 30.0 | 2.93 | 20.41 | 433 | 3-5 |
| MGSX10020 | 100 | 80 | 20 | 105.0 | 75.0 | 26.0 | 1.56 | 28.26 | 320 |
2-4 |
Ο άμορφος νανοκρυσταλλικός πυρήνας έχει ανώτερα μαγνητικά χαρακτηριστικά, όπως χαμηλότερη απώλεια πυρήνα, σε σύγκριση με τα συμβατικά κρυσταλλικά μαγνητικά υλικά. Αυτοί οι πυρήνες μπορούν να προσφέρουν εναλλακτική λύση ανώτερου σχεδιασμού όταν χρησιμοποιούνται ως υλικό πυρήνα στα ακόλουθα εξαρτήματα:
- Αντιδραστήρας AC
- Επαγωγέας DC
- PFC Boost Inductor: Κάτω από 6kW (microlite 100µ) και πάνω από 6kW
- Κοινή λειτουργία τσοκ
- MagAmp
- Τσοκ διαφορικής λειτουργίας / Πηνίο εξόδου SMPS
- Πυρήνες απορρόφησης ακίδων
- Το CT χρησιμοποιεί άμορφους μαγνητικούς πυρήνες
- Μετασχηματιστές χαμηλών απωλειών υψηλής συχνότητας
Ο άμορφος νανοκρυσταλλικός πυρήνας έχει τα δικά του χαρακτηριστικά:
1. Χαμηλή Hc, χαμηλή απώλεια, υψηλή μ
2. Έχει πολύ μεγάλη αυτεπαγωγή όταν το ρεύμα είναι μηδέν, το οποίο εμποδίζει αποτελεσματικά το ρεύμα αντίστροφης επαναφοράς που δημιουργείται από τη δίοδο και μπορεί να χρησιμοποιηθεί σε καταστολέα ακίδων.
3. Έχει πολύ υψηλή ορθογώνια αναλογία και μπορεί να φτάσει σε κατάσταση κορεσμού με πολύ μικρό ρεύμα. Μπορεί να χρησιμοποιηθεί για προστασία από διαρροές.
4. Έχει πολύ χαμηλό μαγνητοδομικό συντελεστή, και μπορεί να λειτουργήσει σταθερά κάτω από ακραίες συνθήκες.
