Αυτός ο γενικός τύπος μαλακού μαγνητικού φερρίτη μπορεί να κατασκευαστεί σε πολλές διαφορετικές πολύ διαφορετικές ποιότητες αλλάζοντας τη σύνθεση και την επεξεργασία του. Η αρχική σχετική διαπερατότητα (στους 25 βαθμούς) μπορεί να κυμαίνεται από αρκετές εκατοντάδες έως είκοσι χιλιάδες. Ο κορεσμός (στους 25 βαθμούς) κυμαίνεται από 3,2 έως 5 κιλά. Οι ποιότητες υλικών έχουν αναπτυχθεί για συγκεκριμένες ομάδες εφαρμογών όπως η ισχύς, η ευρυζωνική σύνδεση, το φιλτράρισμα EMI/RFI, το φιλτράρισμα κυματισμού, ο συντονισμός και άλλα. Το χρήσιμο εύρος συχνοτήτων για τα περισσότερα από αυτά τα υλικά είναι 1MHz και λιγότερο (με κατάλληλη αποτίμηση της πυκνότητας ροής), αλλά ορισμένοι τύποι πλησιάζουν τα 9MHz. Οι φερρίτες μαγγανίου ψευδάργυρου έχουν πολύ χαμηλό πορώδες.
Ο μαλακός μαγνητικός πυρήνας φερρίτη MnZn χρησιμοποιείται κυρίως για συμπαγείς μετασχηματιστές και ο μαλακός μαγνητικός πυρήνας φερρίτη υψηλής διαπερατότητας MnZn για μετασχηματιστές παλμών ψηφιακής επικοινωνίας (μετασχηματιστές σήματος).

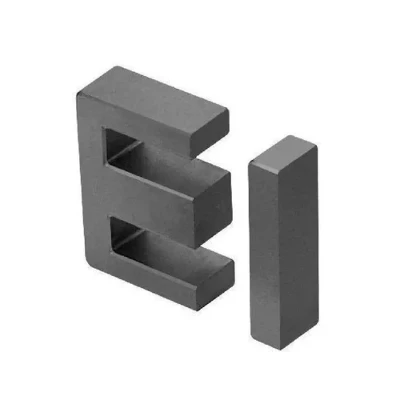

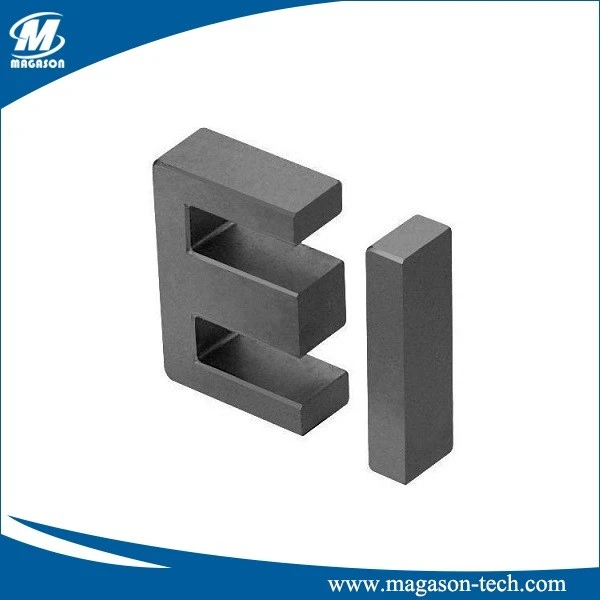

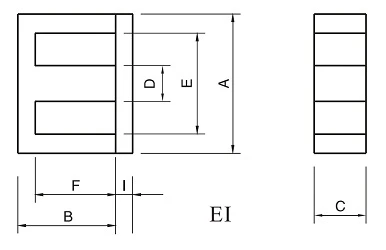

| ΤΥΠΟΣ ΠΥΡΗΝΑ | Διαστάσεις (mm) | Αποτελεσματική παράμετρος | |||||||||||
| A | B | C | D | Ε(λεπτά) | F | I |
C1 (mm-1) |
Ae(mm2) | Le(mm) | Ve(mm3) | AL±25% (nH/N2) | Βάρος (g) | |
| ΕΙ 12.5 | 12.4±0.3 | 7.4±0.15 | 4.85±0.2 | 2.4±0.1 | 8.8 | 5.10±0.1 | 1.5±0.1 | 1.477 | 14.40 | 21.3 | 308 | 1200(p2) | 1.8 |
| ΕΙ 16 | 16.0±0.3 | 12.7±0.2 | 5.0-0.4 | 4.0±0.3 | 11.6 | 10.80±0.2 | 2.0±0.2 | 1.79 | 19.8 | 34.6 | 670 | 1100(p2) | 3.0 |
| ΕΙ 19 | 20.0±0.4 | 13.55±0.3 | 5.0±0.2 | 4.55±0.2 | 14.3 | 11.30±0.15 | 2.3±0.2 | 1.629 | 24.0 | 39.6 | 950 | 1400(p2) | 4.9 |
| ΕΙ 22 | 22.0±0.5 | 15.0±0.25 | 5.75±0.25 | 5.75±0.3 | 15.75 | 10.55±0.25 | 4.5±0.3 | 0.94 | 42.0 | 39.3 | 1630 | 2400(p2) | 10.7 |
| ΕΙ 22Β | 22.0±0.5 | 14.7±0.3 | 5.75±0.25 | 5.75±0.25 | 15.75 | 10.8±0.2 | 4.0±0.2 | 1.127 | 37.0 | 41.8 | 1550 | 2000(p2) | 8.7 |
| ΕΙ 25 | 25.3±0.5 | 16.15±0.25 | 6.75±0.25 | 6.50±0.3 | 19.0 | 13.25±0.25 | 2.7±0.2 | 1.146 | 41.0 | 47.0 | 1927 | 2140(p2) | 9.8 |
| ΕΙ 26 | 26.0±0.5 | 16.15±0.25 | 6.75±0.25 | 6.50±0.3 | 19 | 13.25±0.25 | 2.7±0.2 | 1.003 | 46.86 | 47.0 | 2202 | 2300(p2) | 9.6 |
| ... | ... | ||||||||||||
Χαρακτηριστικό:
- υψηλή αρχική διαπερατότητα
- υψηλή πυκνότητα ροής
Εφαρμογή:
- μπορεί να κατασκευαστεί ο μαγνητικός πυρήνας, η μαγνητική κεφαλή και η κεραία του επαγωγέα, του μετασχηματιστή και του φίλτρου.
