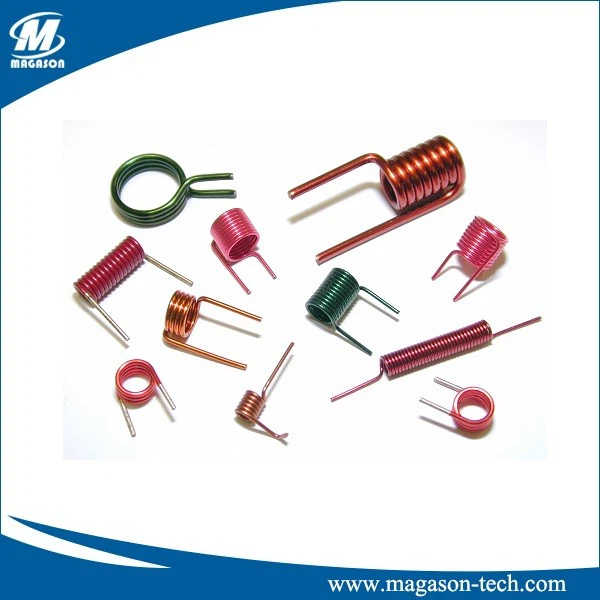

Ένας επαγωγέας περιέλιξης αέρα αποτελείται από ένα πηνίο που τυλίγεται γύρω από έναν μη μαγνητικό πυρήνα - συνήθως αέρα, αλλά μπορεί επίσης να είναι πλαστικό, κεραμικό ή άλλο μη αγώγιμο υλικό. Η επαγωγή ενός επαγωγέα περιέλιξης αέρα εξαρτάται από τον αριθμό των στροφών στο πηνίο, τη διάμετρο του σύρματος και τις φυσικές διαστάσεις του πηνίου. Τα πηνία παράγονται γενικά με μονωμένο σύρμα χαλκού με απογυμνωμένα και μη άκρα και επικασσιτερωμένα ή γυμνά άκρα. Ο προσανατολισμός του σκέλους του πηνίου περιλαμβάνει ακτινωτούς, αντίθετους, αξονικούς και άλλους ειδικούς προσανατολισμούς.
Όταν το ρεύμα ρέει μέσα από το πηνίο, δημιουργείται ένα μαγνητικό πεδίο γύρω από αυτό, με αποτέλεσμα την αυτεπαγωγή. Σε αντίθεση με τα επαγωγικά εξαρτήματα με σιδηρομαγνητικούς πυρήνες, το πηνίο περιέλιξης αέρα δεν παρουσιάζει μαγνητικό κορεσμό, καθιστώντας το κατάλληλο για εφαρμογές που περιλαμβάνουν σήματα υψηλής συχνότητας ή όπου οι χαμηλές απώλειες είναι ζωτικής σημασίας.
Φόντα
1. Χωρίς κορεσμό.
Το ρεύμα μέσω ενός επαγωγέα περιέλιξης αέρα δεν επηρεάζει την αυτεπαγωγή του πηνίου. Αντίθετα, η επαγωγή των πηνίων με σιδηρομαγνητικούς πυρήνες τείνει να κορυφώνεται σε μέτριες εντάσεις πεδίου πριν μειωθεί στο μηδέν καθώς πλησιάζει ο κορεσμός.
2. Χωρίς απώλειες σιδήρου.
Ο επαγωγέας τραύματος αέρα είναι απαλλαγμένος από "απώλειες σιδήρου" που επηρεάζουν τους σιδηρομαγνητικούς πυρήνες. Καθώς αυξάνεται η συχνότητα, οι πυρήνες αέρα προσφέρουν υψηλότερο συντελεστή ποιότητας (ή Q), μεγαλύτερη απόδοση, μεγαλύτερο χειρισμό ισχύος και λιγότερη παραμόρφωση.
3. Λειτουργία υψηλής συχνότητας.
Ο επαγωγέας τραύματος αέρα μπορεί να σχεδιαστεί για απόδοση σε συχνότητες έως και 1 Ghz.
L – αυτεπαγωγή σε microhenry
r – ακτίνα σε ίντσες (μετρούμενη από το κέντρο του σύρματος έως το κέντρο του πηνίου)
l – μήκος του πηνίου σε ίντσες
N – ο αριθμός των στροφών
Αυτοί οι επαγωγείς τυλιγμάτων αέρα λειτουργούν με βάση ότι ο αέρας έχει μια αρκετά ελάχιστη ηλεκτρική αγωγιμότητα. Έτσι, η επαγωγή του πυρήνα του αέρα είναι επίσης χαμηλή, παράγοντας ένα ασθενές μαγνητικό πεδίο. Λόγω της μικρής δημιουργίας μαγνητικού πεδίου των πυρήνων αέρα, επιτυγχάνει ταχύτερη άνοδο του ρεύματος αποφεύγοντας την απώλεια σήματος. Αυτή η απώλεια συμβαίνει κυρίως κάθε φορά που ένας επαγωγέας δημιουργεί υψηλές εντάσεις μαγνητικού πεδίου μέσα σε ένα ηλεκτρικό κύκλωμα.
Εφαρμογή:
- Οι επαγωγείς περιέλιξης αέρα χρησιμοποιούνται κυρίως για το σχεδιασμό πηνίων συντονισμού RF.
- Είναι απαραίτητο για διαφορετικές εφαρμογές όπως συσκευές υπολογιστών, ηλεκτρονικές συσκευές, τηλεοράσεις, συσκευές επικοινωνίας, φορτιστές κινητών και DVD.
- Οι επαγωγείς περιτυλίγματος αέρα χρησιμοποιούνται επίσης σε κυκλώματα snubber, κυκλώματα φίλτρων και εφαρμογές βασισμένες σε υψηλές συχνότητες όπως δέκτες τηλεόρασης και ραδιοφώνου.
- Ο επαγωγέας περιέλιξης αέρα διαδραματίζει βασικό ρόλο στο σχεδιασμό των πηνίων συντονισμού RF & IF.
- Χρησιμοποιείται για να εξασφαλίσει χαμηλότερη επαγωγή κορυφής, αλλά και μειώνει τις απώλειες ενέργειας που σχετίζονται με τους επαγωγείς φερρίτη.
- Οι επαγωγείς περιέλιξης αέρα χρησιμοποιούνται σε πομπούς ραδιοφώνου για τη μείωση των αρμονικών κραδασμών όταν διασχίζουν ηλεκτρομαγνητικά σήματα.
- Χρησιμοποιείται σε στερεοφωνικά ηχεία Hi-Fi για να εξασφαλίσει την ελάχιστη παραμόρφωση του ήχου.
